Clock PCB

HD38991

24 hours display

Sleep and alarm out

Power supply: 2*12V - 50Hz or 60Hz (strap selection)

Optional connection with a UAA 1003 (speach generator)

Full view

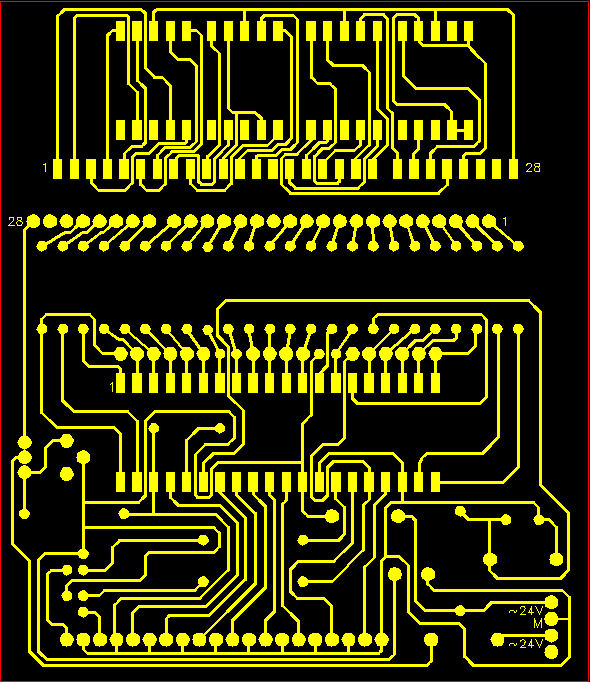

bottom

Components

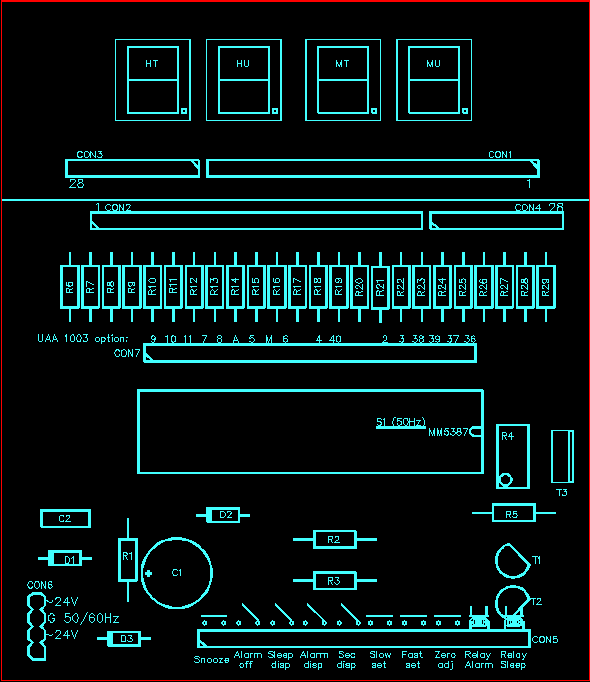

Top silk

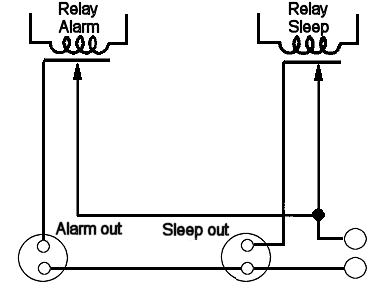

Relays example

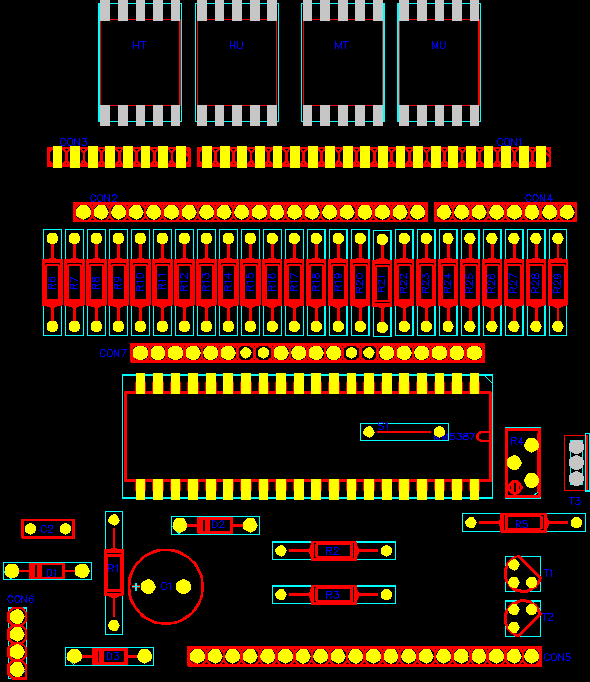

Components


R1 : 100K
R2 : 39K
R3 : 39K
R4 : 22K ajustable
R5 : 2.2K
R6 : 2.2K
R7 : 2.2K
R8 : 2.2K
R9 : 2.2K
R10 : 2.2K
R11 : 2.2K
R12 : 2.2K
R13 : 2.2K
R14 : 2.2K
R15 : 2.2K
R16 : 1K
R17 : 2.2K
R18 : 2.2K
R19 : 2.2K
R20 : 2.2K
R21 : 2.2K
R22 : 2.2K
R23 : 2.2K
R24 : 2.2K
R25 : 2.2K
R26 : 1K
R27 : 2.2K
R28 : 680
R29 : 1.8K
C1 : 220uF 63V
C2 : 0.01uF
D1 : 1N4148
D2 : 1N4004
D3 : 1N4004
HD : afficheur 7 segments cathode commune
HU : afficheur 7 segments cathode commune
MD : afficheur 7 segments cathode commune
MU : afficheur 7 segments cathode commune
T1 : BC547B
T2 : BC547B
T3 : BD238
IC : hd38991 avec support 40 broches (NOT a MM 5387 as the silk screen displays)
CON1: connecteur 20 broches (ou 19 cosses poignards)
CON2: connecteur 20 broches (ou 19 cosses poignards)
CON3: connecteur 8 broches (ou 6 cosses poignards)
CON4: connecteur 8 broches (ou 6 cosses poignards)
CON5: connecteur 20 broches (ou 20 cosses poignards)
CON6: connecteur 4 broches (ou 3 cosses poignards)
CON7: connecteur 20 broches (ou 17 cosses poignards) (optionnel : pour connection avec UAA1003 uniquement)
S1 : strap pour alimentation 50Hz (don't put a strap for a 60Hz power supply)
4 boutons poussoirs
4 interrupteurs
1 transformateur 2*12V 3.5VA (NOT a 2*24V)
2 relais
fil en nappe
Warning: this pcb has been tested with a MM5387 which seems to NOT be electrically compatible for the 10Hrs digit and the dot point.
If you successfully make working this pcb with a hd38991, please let me know at preverdy@hotmail.com Many thanks !
Note: You can directly go to the MM5387 clock page if you have a MM5387.

Files

Choose your prefered format for making the PCB:
Type File
Cadstar clock_cadstar.zip
Dxf clock_dxf.zip
GC-Prevue clock-gcprevue.zip
Gerber clock_gerber.zip
ODB++ clock.odb.zip
ODB++ (XML) clock.odb.xml.zip
PDF clock_pdf.zip

Datasheets

Component File Comments
HD 38991 hd38991.pdf
BC547B BC547B.pdf
BD238 BD238.pdf
Single digit numeric led displays uvs-547ahr.pdf
UAA1003 (optional speaking clock) uaa1003.pdf Warning: the input voltage must be set to 4V for pins 2-11, 36-40 and for the alarm pin. (E.g.: use 8.2K & 2.2K resistors)
